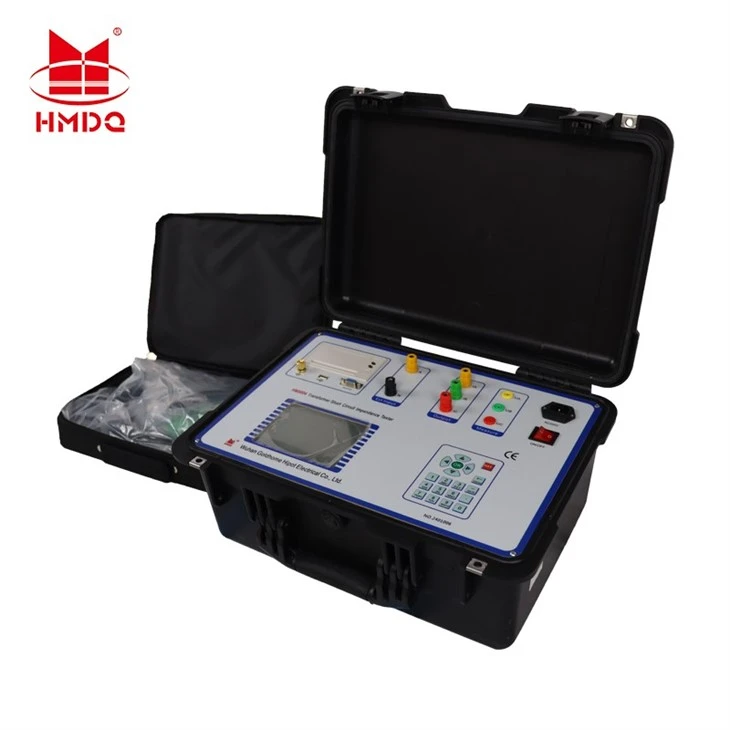

Тестер за импеданс на късо съединение

Общ преглед на продукта

Измерването на импеданса на ниско{0}}напрежение на късо{1}} съединение е основен елемент в рутинния тестов проект.
Чрез сравняване на импеданса на късо съединение, измерен преди и след като трансформаторът е засегнат от ток на късо съединение, степента на деформация на намотката може да бъде предварително оценена според нейната вариация.HM5004Ударът на тока на късо съединение на трансформатора и първоначалният тест за промяна на съпротивлението на късо съединение при ниско напрежение не трябва да бъде повече от 2%.

Тестът за импеданс на-късо{1}}верига при ниско напрежение е най-прекият метод за проверка дали намотките на трансформатора са деформирани, след като трансформаторът е бил засегнат от ток на късо{2}} съединение по време на работа или от механична сила по време на транспортиране и монтаж.
От голямо значение е да се прецени дали трансформаторът може да бъде пуснат в експлоатация.
Това е и една от базите, за да се прецени дали трансформаторът изисква проверка за разглобяване.

1. Инструментът е оборудван с регулируема изходна мощност, без значение еднофазен или три-фазен трансформатор, инструментът може да завърши измерването на всички двойки намотки само с една кабелна връзка, прост тест и кабелна връзка.
2. В допълнение към поддръжката на вътрешен тест за захранване, поддържайте и тест за захранване на външен регулатор на напрежението.
3. Отговаря на теста и алгоритъма, определени в DL/t1093-2008 Насоки за откриване и преценка на деформация на намотката на силови трансформатори чрез метод на електрическо съпротивление.
4.DL/ t1093-2008 ясно посочва: 5.4.1a, „по принцип параметрите на една-фаза трябва да бъдат тествани чрез метод на едно-фаза“; 5.4.1e, „в случай на необичайни резултати от изпитването, методът на една-фаза трябва да се използва за повторно изпитване на всички двойки намотки“. Инструментът използва метод за измерване на една-фаза, който може автоматично да изчисли импеданса-на късо съединение, реактивното съпротивление и индуктивността на всяка фаза в трифазния трансформатор по време на процеса на трикратно усилване.
5. Инструментът използва технология за фазова-заключена верига, синхронно вземане на проби от променливотокови сигнали и данните от измерването са точни.
6. Този инструмент може да измерва напрежение, ток, мощност, честота и т.н.
7. Единично измерване на напрежението, обхватът на тока е широк, поддържа външен CT, PT за допълнително разширяване на обхвата на измерване.
8. Вграден-не-захранване на енергия, дългосрочно-съхранение на данните от измерванията, инструментът е оборудван с принтер.
9.Поддържа експортиране на USB тестови данни за допълнителен анализ или съхранение и поддържа актуализация на USB програма
10. Изцяло меню на английски и съвети за работа, проста и интуитивна работа.
11. Напречен течен кристал с голям екран, който може да се показва ясно при пряка слънчева светлина.

Условия на околната среда:

Работна температура:​ -10 градуса до +50 градуса (14 градуса F до 122 градуса F)

Температура на съхранение:​ -20 градуса до +60 градуса (-4 градуса F до 140 градуса F)

Относителна влажност:​ <80% non-condensing

Надморска височина:До 2000 метра надморска височина

Използване на закрито:Предназначен за употреба на закрито; употребата на открито изисква защита от атмосферни влияния

Степен на замърсяване:2 (нормална индустриална среда)

В1: За какво се използва тестерът за импеданс на късо съединение HM5004?

О: Това е специализиран инструмент, предназначен да измерваимпеданс-на късо съединениеизагуби на натоварванена силови трансформатори. Този тест е от решаващо значение за определяне на здравето, ефективността и съответствието на трансформатора с проектните спецификации.

В2: Защо тестването на импеданса на късо{1}} съединение е важно?

О: Помага за идентифициране на:

Деформация на намоткатаили изместване

Вътрешни грешкикато къси завои

Производствени дефекти

Щети от транспортиране или повреди

Проверка на данните от табелката

В3: На какви стандарти отговаря?

О: Отговаря на международните стандарти, включително:

IEC 60076-1, 60076-5(Силови трансформатори)

IEEE C57.12.90, C57.15(Тестване на трансформатор)

GB 1094.5(Китайски национален стандарт)

Категория 2: Технически спецификации

В4: Какви са основните технически параметри?

Диапазон на напрежението:​ 0-400V AC (автоматичен диапазон)

Текущ диапазон:0-10A AC

Измерване на импеданса:0,1% до 100%

Точност:​ ±(0,2% отчитане + 0.05% диапазон)

Честота:​ 45-65Hz, с възможност за избор на 50Hz/60Hz

В5: Какви рейтинги на трансформатора може да тества?

A: Обикновено обработва трансформатори до:

100 MVA капацитет

Клас на напрежение 220 kV

Еднофазни и три{0}}фазни трансформатори

В6: Може ли да тества автоматични-трансформатори и специални трансформатори?

О: Да, може да тества:

Авто-трансформатори

Фазово{0}}трансформатори

Преобразувателни трансформатори

Разпределителни трансформатори
