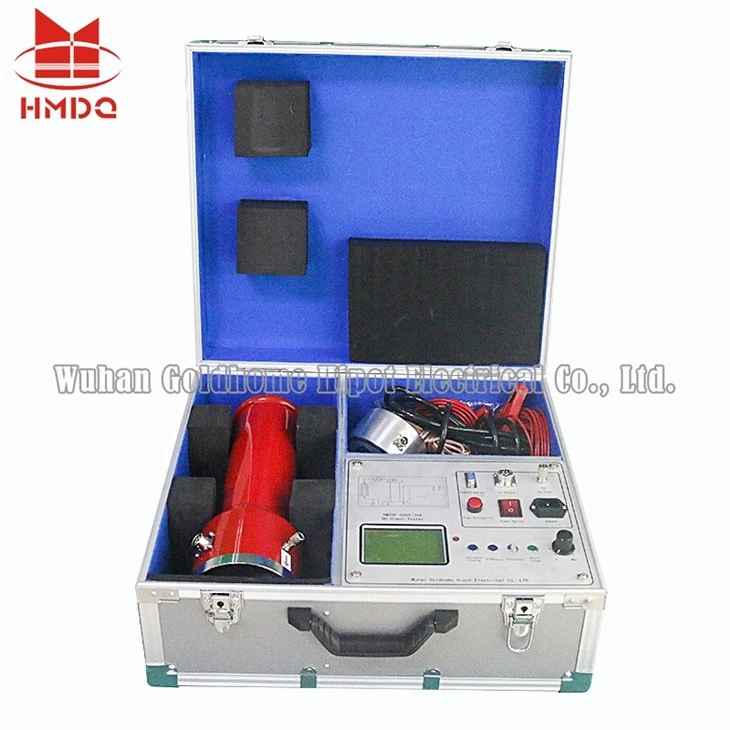

DC Hipot тестов комплект

Спецификация

60/2/3

120/2/3/5

60/5

200/2/3

300/2/5

Технически параметър

Изходно напрежение ((kV)

60

120

60

200

300

Изходен ток (mA)

2/3

2/3/5

5

2/3

2/5

Изходна мощност (W)

120/180

240/360/600

400

400/600

600/1500

Ток на зареждане (mA)

3/4.5

3/4.5/6.5

5

3/4.5

3/7.5

Тегло на кутията на контролера (кг)

10.1

13

13

13.1

13.1

Размери на много{0}}напреженовата тръба (mm)

Φ 90

Φ 90

Φ 110

Φ 110

Φ 110

× 380

× 470

× 530

× 910

× 1200

Височина на много{0}}напреженовата тръба (кг)

2.3

3.2

4

8.0

10

Точност на измерване на напрежението

1,0% (пълен мащаб) ± 1 знак, максимална разделителна способност 0,1% kV

Точност на измерване на ток

1,0% (пълен мащаб) ± 1 знак, максимална разделителна способност 0,1% uA

Точност на отстраняване на пренапрежение

По-малко или равно на 1,0%

0,75 точност на превключване

По-малко или равно на 0,5%

Фактор на пулсации

По-малко или равно на 0,5%

Начин на работа

Прекъснато обслужване; 30 минути номинален товар;

1,1 пъти използване на номинално напрежение: 10 минути

температура

-10 градуса -40 градуса

Относителна влажност

При 25C, не повече от 85% (без кондензация)

Надморска височина

Под 1500м

Капацитетно натоварване

Капацитетът на тестовия обект не е ограничен

Конструктивна характеристика

Електроизолационна многоволтова тръба

Въздушна изолация, без течове

1.Окабеляване:

       Свържете HV многоволтова тръба със заземяващ проводник, кабелен проводник, захранващ проводник и проводник на разрядния прът, както е на фигура 1

Забележка:

1). HV многоволтажна тръба, хост, тестов обект, трябва да бъде свързан към едно и също заземяване.

2). Тестовият проводник за високо{2}}напрежение трябва да бъде окачен, не се допуска почистване.

3). Резисторът за ограничаване на тока трябва да бъде свързан, когато се прави капацитивен тест, за да се предотврати повреда на оборудването и тестовия обект

причинени от прекомерен ток на обратна връзка.

2.Описание на панела

Фигура 2

1). Инструкция за работа на панела за контролния блок

Отворете превключвателя на захранването (потенциометърът трябва да се нулира), екранът ще се покаже катофигура 2.

Натискайки надолу бутона "функция" на панела, за да изберете екран "DC HV генератор", след което натискате бутона "старт/стоп" надолу, екранът ще се покаже катофигуре 3

Фигура 3

„IN“ е кабелен тестов режим, „IE“ е безжичен режим. (Забележка: Тази машина поддържа само кабелен режим, моля, изберете „IN“. „U 0060KV“ означава, че тестовото напрежение може да бъде зададено според изискванията на теста. Стъпка на работа, както е показано по-долу:

Първо, натиснете бутона "функция" на панела, за да изберете стойността на напрежението за настройка, от която се нуждаете. Можете да изберете да регулирате стойността на напрежението с натискане на панела "увеличаване/време" (текущият метод за настройка е същият като метода за настройка на напрежението).

Второ, когато завършите настройката, натиснете надолу бутона "старт / стоп", за да излезете от режима на настройка. Ако се върнете към началната страница, моля, натиснете бутона "функция" на екрана и изберете "изход", ако поддържате тест, моля изберете екран "старт", след това екранът ще се покаже като Фигура 4, завъртете потенциометъра на панела, за да увеличите напрежението.

Фигура 4

На екрана "T1" е общото време на теста, "T2" е сегментирано време (Натиснете панела "увеличаване/време" по време на тестването, за да отмерите времето на опита за определен период от време, натиснете надолу бутона "старт/стоп" на панела, за да излезете от сегментираното време). "BU" е защитно напрежение (максимално напрежение) "R" е стойност на изолационното съпротивление, за справка.

 Забележка: Извършвайки тест за разрядник с цинков оксид, след достигане на тока до 1mA, натиснете бутона "0,75UDC1mA съхранение", за да намалите автоматично напрежението до 75% и да покажете тока на утечка на разрядника с цинков оксид.

След теста данните от теста могат да бъдат запазени чрез натискане на бутона "0.75UDC1mA storage". За да излезете, натиснете "start/stop".
