Общ преглед на продукта

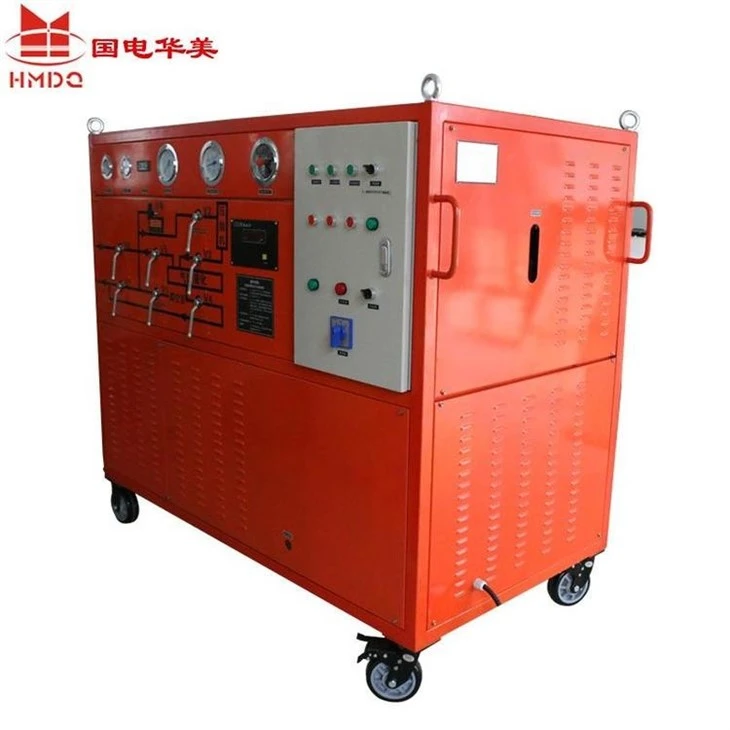

Устройството за възстановяване на газ SF₆ е предназначено за евакуация, зареждане, презареждане, пречистване и възстановяване на газ серен хексафлуорид в електрическо оборудване SF₆.
Принцип на работа
Устройството за възстановяване, зареждане и разреждане на газ CXLH-7Y-4-50 SF₆ е цялостна система, способна да изпълнява функции като възстановяване, зареждане, разреждане, пречистване, вакуумна екстракция, съхранение и пълнене на бутилки; системата е относително завършена, както е показано на диаграмата на системата в Приложение 1. Последователността или превключването между тези функции се постига основно чрез работа на електрическата контролна кутия и сферичните кранове, разположени от едната страна на контролния панел.
Основният принцип на работа на блока за възстановяване се основава на метода на криогенно втечняване. По време на възстановяването, възможностите за засмукване и компресия на компресора се използват за изтегляне на SF₆ газ при определено налягане от електрическото оборудване на SF₆ в компресора, където той се компресира до по-високо налягане. Едновременно с това ниската температура на изпарение на хладилния агент R22 се използва за охлаждане на високо-температурния SF₆ газ до неговата температура на кондензация за втечняване и съхранение. Този непрекъснат процес на засмукване продължава с последователно работещ SF₆ компресор, докато се достигне крайното налягане за възстановяване.
Технически параметър
|
Елемент |
Име на индикатора и единица |
HMLY-7Y-15-50 |
|
|
1 |
Захранване AC |
V |
380 |
|
2 |
Максимално номинално налягане за съхранение на газ (20 градуса) |
MPa |
По-голямо или равно на 4 |
|
3 |
краен вакуум |
татко |
По-малко или равно на 10 |
|
4 |
Вакуумна поддръжка |
татко |
Налягане Pa 133 се поддържа 24 часа, стойността на вакуума се повишава<400 |
|
5 |
Скорост на изпомпване на компресора |
m3/h |
Компресор 7 m³/h Merlot, Франция |
|
6 |
Скорост на изпомпване на вакуумна помпа |
m3/h |
биполярна помпа 54 m3/h=15 L/S |
|
7 |
Устройство за рециклиране за първоначално входно налягане (20 градуса) |
MPa |
0~0.8 |
|
8 |
Крайно налягане за възстановяване на електрическото оборудване (20 градуса) |
MPa |
По-малко или равно на 50 Kpa |
|
9 |
Контрол на газьола след възстановяване |
ug/g |
масло <10 |
|
10 |
Годишен процент на изтичане на въздух |
% |
＜1 |
|
11 |
Продължителна повреда-свободно време на работа на устройството |
h |
По-голямо или равно на 1000 |
|
12 |
Кумулативно време на работа без{0}}повреди |
h |
По-голямо или равно на 5000 |
|
13 |
ниво на шума |
dB(A) |
пълна машина По-малко или равно на 75 |
|
14 |
Действителен капацитет за съхранение на течности |
KG |
50 |
|
15 |
Хладилен втечнен компресор |
компресор |
|
|
16 |
Хладилни резервоари |
L |
50 |
|
17 |
Възстановена газова влага (PPM/V) |
PPM/V |
60 |
|
18 |
Добив на газьол (PPM/V) |
PPM/V |
60 |
|
19 |
Суха филтрация |
Вакуумно нагряване и регенерация |
|
|
20 |
Първоначално налягане на надуваеми (pa) |
па |
По-малко или равно на 133 |
|
21 |
Надуваемо крайно налягане (mpa) |
mpa |
0.8 |
|
22 |
Скорост на надуване (m³/h) |
m³/h |
По-голямо или равно на 5 |
|
23 |
режим на газификация |
Електрическо отопление Автоматичен контрол на температурата |
|
|
24 |
измерение |
L*W*H |
1360 × 800 × 1300 (mm) |
|
25 |
вакуумометър |
Марка Yunjie |
|
на-Тест на сайта
-Диаграма за изпитване на място на модула за възстановяване, зареждане и разреждане на газ CXLH-7Y-4-50 SF₆
