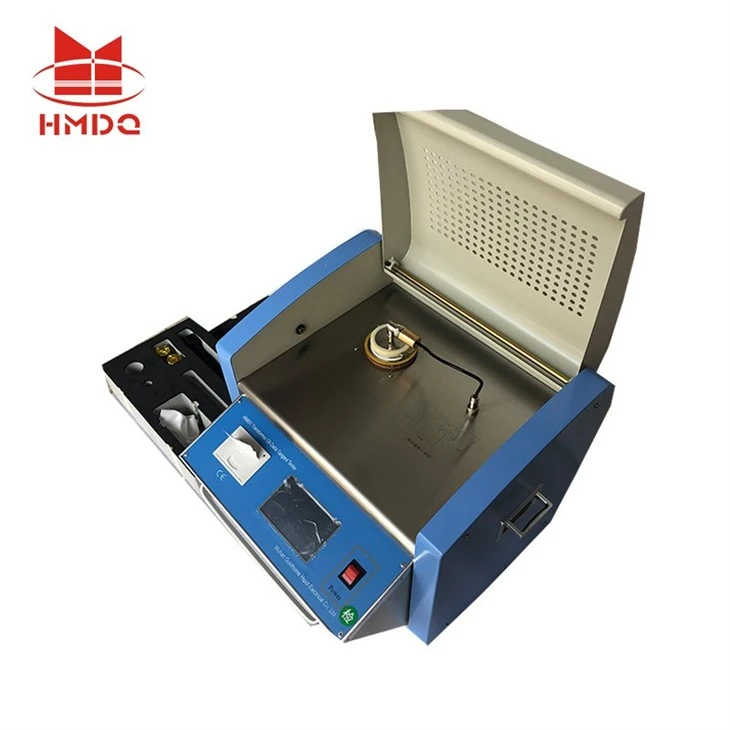

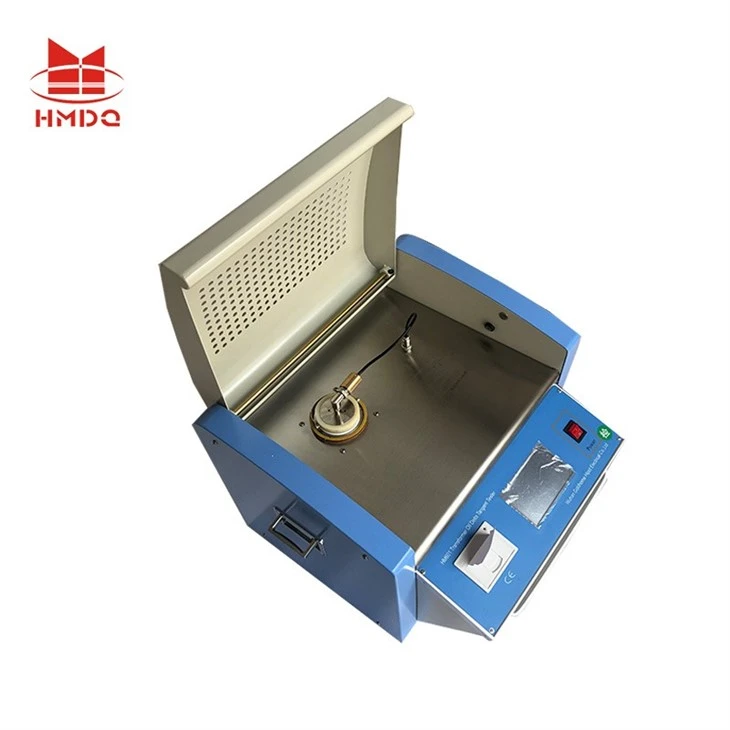

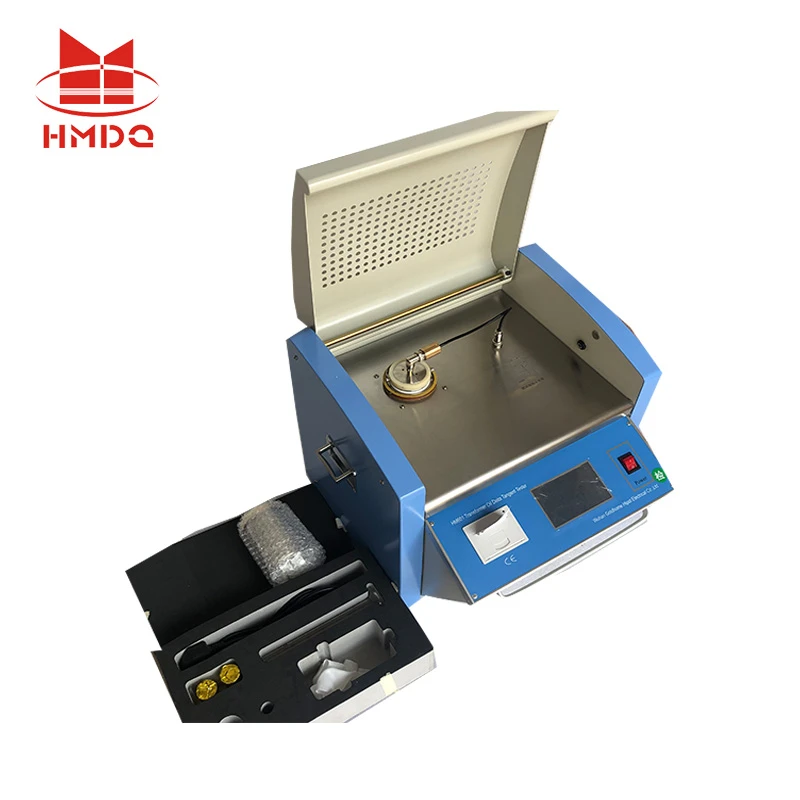

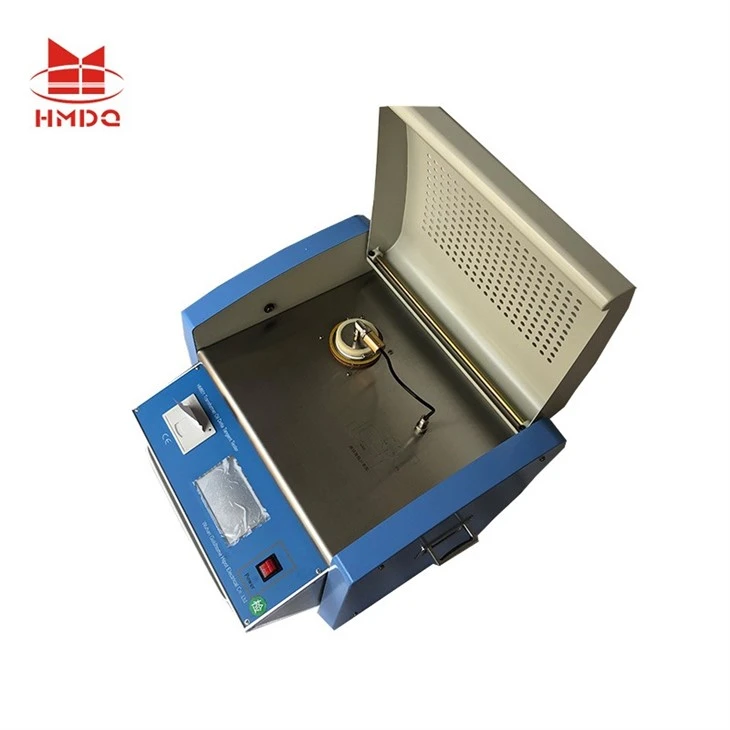

HM601 Делта тангентен тестер за трансформаторно масло е проектиран и произведен въз основа на GB/T5654-2007 от《Течен изолационен материал за експресни измервания на относителна диелектрична проницаемост, коефициент на диелектрични загуби и съпротивление на постоянен ток. Използва се за измерване на коефициента на диелектрично разсейване и постояннотоково съпротивление на изолационно масло и други изолационни течности. Инструментът се характеризира с интегрирана структура и интегрира тестова клетка, температурен контролер, температурен сензор, мост за изпитване на диелектрични загуби, променливотокова тестова мощност, стандартен кондензатор, измервател с високо съпротивление, източник на постоянен ток с високо напрежение и други основни компоненти. Инструментът използва пълна цифрова технология и всички интелигентни автоматични измервания, оборудван е с голям цветен екран (800*480) LCD дисплей, който всяка стъпка е подсказвала на китайците, резултатите от теста могат да бъдат автоматично съхранени и отпечатани, така че операторът без професионално обучение ще може да го използва умело.
Характеристики на продуктите
- Използваната тестова клетка от структурата на три-електрода в съответствие с националния стандарт GB/T5654-2007, с разстояние между електродите 2 mm, може да елиминира ефектите от паразитния капацитет и изтичането върху резултатите от теста за диелектрични загуби. Апаратът е оборудван с електромагнитен превключвател за източване на маслото и можем да изпразним тестовата клетка, в случай че не я премахнем, и да я изплакнем с тестовата проба.
- Инструментът приема средночестотно индукционно нагряване, PID алгоритъм за контрол на температурата. Този метод на нагряване има предимствата на t без{1}}контакт между тестовата клетка и нагревателното тяло, равномерно нагряване, бърза скорост, удобен контрол, строг контрол на температурата в рамките на обхвата на грешка от предварително зададената температура.
- Вътрешният стандартен кондензатор е с SF6 газ-запълнен с три-електрода капацитет и неговите диелектрични загуби на кондензатор и електрическият капацитет са независими от температурата на околната среда, влажността и други ефекти, така че точността на инструмента може да бъде осигурена дори след продължителна употреба.
- AC тестово захранване с AC-DC-AC преобразуване, ефективно избягване на колебанията в мрежовото напрежение и честота върху ефекта на точността на измерване на диелектричните загуби. Дори генератор, инструментът може да работи правилно.
- Перфектна защитна функция; Когато има пренапрежение, пренапрежение или късо съединение с високо{0}}напрежение, инструментите могат бързо да прекъснат налягането и издават предупредително съобщение. Когато температурата на сензора се повреди или не е свързан, инструментът също ще издаде предупредително съобщение.
- В средночестотната индукционна нагревателна пещ има реле за ограничаване на температурата. При температура над 120 градуса уредът освобождава релето и спира нагряването.
- По-удобно е зададен експерименталният параметър. Диапазон на настройка на температурата 0-125 градуса, диапазон на настройка на AC напрежение 500-2000V, диапазон на настройка на DC напрежение 0-500V.
- Използване на голям{0}}течнокристален дисплей с подсветка и ясен дисплей. Приятелски интерфейс, просто следвайте подканата на китайското меню, въведете командата, инструментът може да бъде автоматично тестван. И автоматично съхранява и отпечатва резултатите от теста.
- Вграден-часовник-в реално време, датата и часът на теста могат да бъдат запазени, показани и отпечатани с резултатите от теста.
- Функции за калибриране на почистена суха клетка. Измерването на капацитета на сухата клетка и фактора на диелектричните загуби може да определи нейните условия за почистване и сглобяване. Данните за калибриране се записват автоматично, така че да улесняват изчисляването на относителната диелектрична проницаемост и съпротивлението на постоянен ток.
Технически спецификации
- Захранващо напрежение: AC 220V±10%
- Честота на мощността: 50Hz/60Hz ±1%
- Диапазон на измерване:
- Електрически капацитет 5pF-200pF
- Относителна диелектрична проницаемост 1.000-30.000
- Коефициент на диелектрични загуби 0,00001-100
- DC съпротивление 2.5MΩm-20TΩm
- Точност на измерване:
- Електрически капацитет ± (1% от измерената стойност+0.5pF)
- Относителна диелектрична проницаемост ±1% от измерената стойност
- Коефициент на диелектрично разсейване ± (1% от измерената стойност+0.0001)
- DC съпротивление ±10% от измерената стойност
- Резолюция:
- Електрически капацитет 0.01pF
- Относителен капацитет 0,001
- Коефициент на диелектрично разсейване 0,00001
- Измерен температурен диапазон: 0-125 градуса
- Грешка при измерване на температурата: ±0,5 градуса
- Тестово напрежение AC(RMS): 500-2000V Непрекъснато регулируемо, честота 50Hz
- Тестово напрежение DC: 0-500V Непрекъснато регулируемо
- Консумирана мощност:100W
- Външни размери: 500×360×420
- Общо тегло: 22 кг
Описание на панела
ПАНЕЛ DEВЪПРОСИ, КОИТО СЕ НЕОБХОДЯТ ОТ ВНИМАНИЕ НА СКРИПТА И ЕКСПЛОАТАЦИЯТА
1. Описание на панела

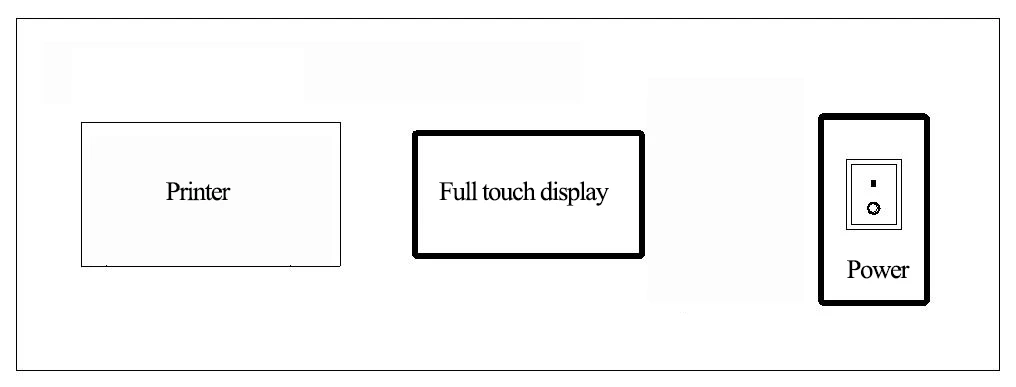

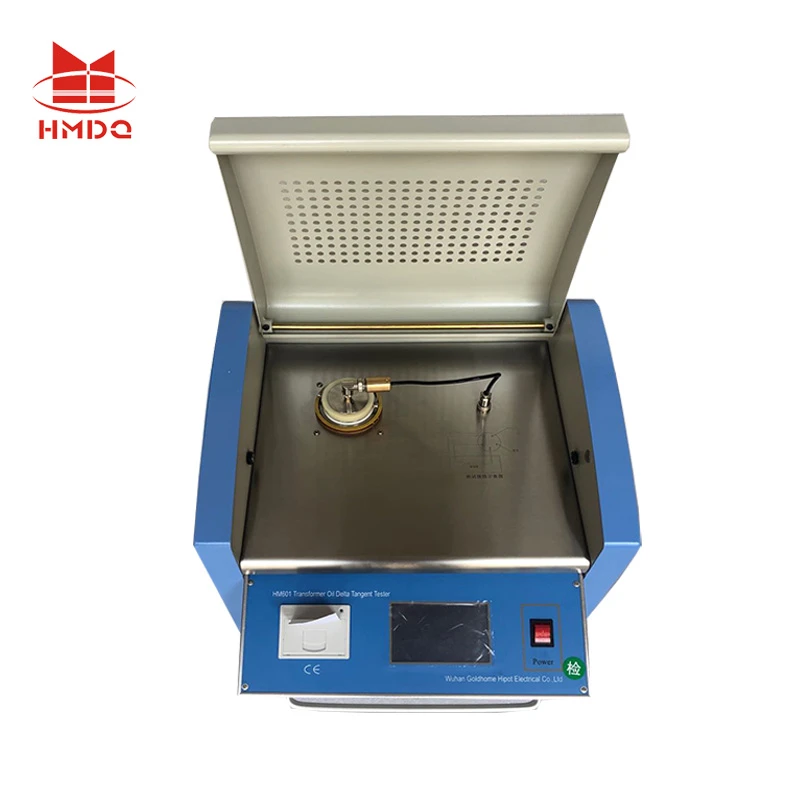

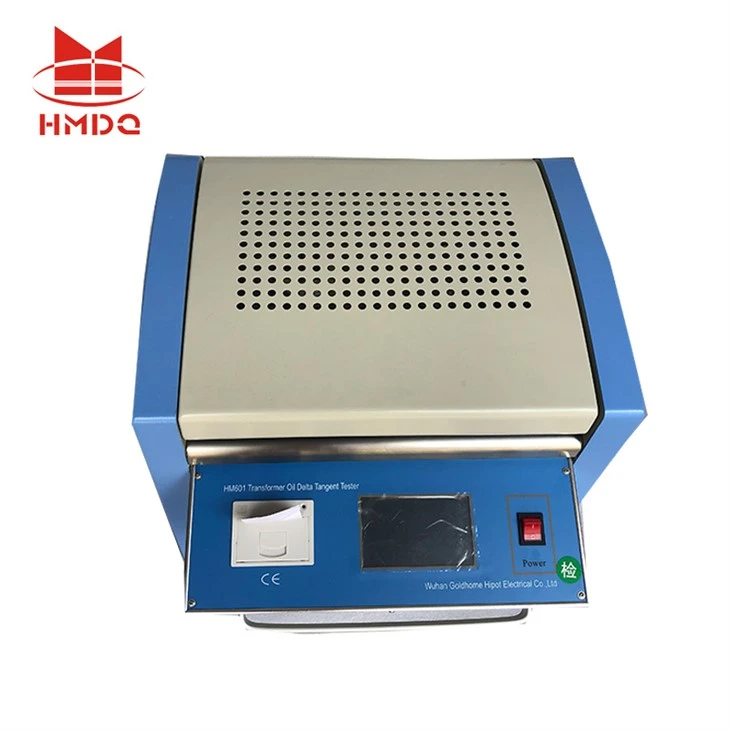

Фиг.1 Операционен панел

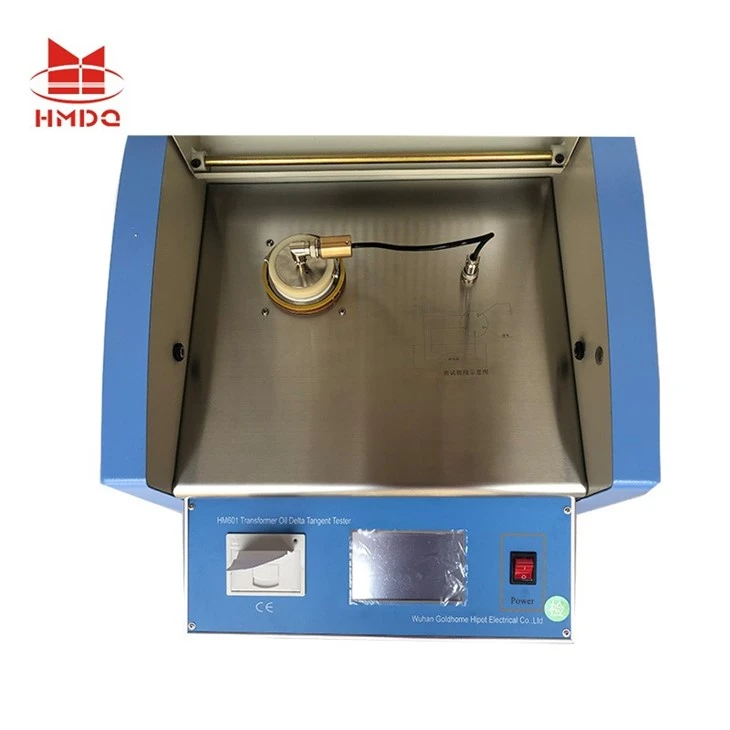

Фиг.2 Горен панел

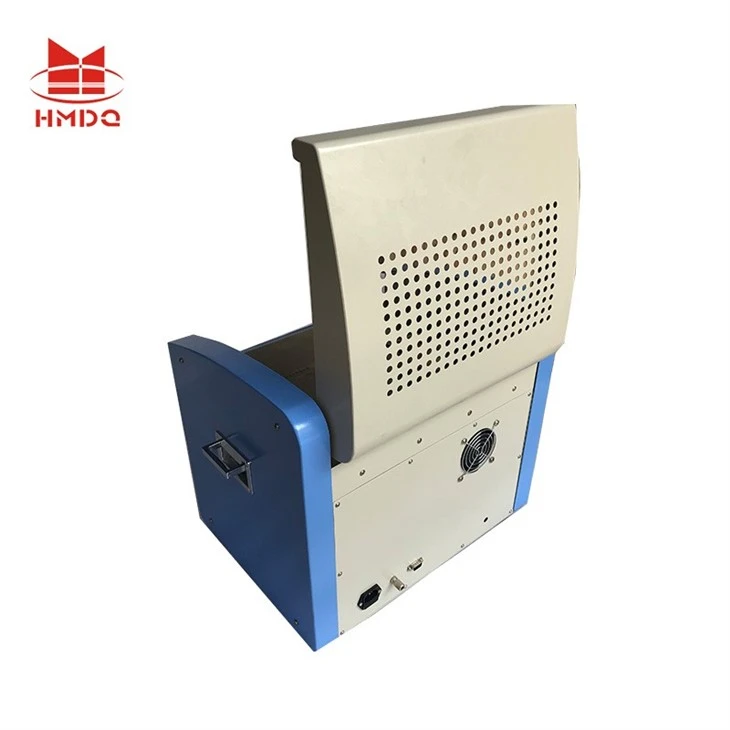

Фиг.3 Заден панел
Инструкции за работа с инструмента
⑴Анструментът трябва да има надеждно заземяване, захранващ входен проводник към AC220V захранване.
⑵Отворете капака на резервоара и извадете тестовата клетка, трябва да затворим капака на резервоара, когато нагряваме и тестваме диелектричните загуби.
⑶Капакът е защитен и когато го отворите, ще прекъсне нагряването и високото налягане.
⑷По време на теста има високо налягане и висока температура. Не контактувайте с тестовата клетка, кабела и контакта, когато захранването е електрифицирано и се тества.
⑸При пълнене и източване на масло трябва да се внимава да се избегне разливане на масло в жлеба на чашата за масло и горния панел.
⑹Ако по време на тестването се появи феномен на неизправност при спиране, включете отново системата ирестартирайтеинструмента.
Използвайте подходящите захранващи кабели.Използвайте само-специфичната за продукта захранваща линия в съответствие със спецификацията на продукта. Бъдете прави да прекъснете връзката и да се свържете.
Инструментът трябва да бъде подходящо заземен.В допълнение към заземяването на заземяващия проводник на електропровода, заземяващите колони на корпуса на продукта трябва да бъдат заземени
За да се предотврати токов удар, заземителният проводник трябва да бъде свързан към земята.
Преди да свържете към входните или изходните клеми на продукта, уверете се, че продуктът е правилно заземен.
Обърнете внимание на тази рейтингова стойност на всички терминали.За да предотвратите опасност от пожар или токов удар, моля, имайте предвид, че всички рейтингови стойности и маркировки в продукта. Преди да свържете този продукт, моля, прочетете ръководството на продукта, за да разберете по-добре информацията относно рейтинговите стойности.
Използвайте подходящата защитна тръба.Използвайте само защитната тръба в съответствие с разпоредбите за този тип продукт и рейтинг.
Не работете, когато има съмнение за повреда.Ако подозирате, че този продукт е повреден, моля, свържете се с нашия ремонтен персонал, за да проверите и не продължавайте операцията по зареждане.
Не работете във влажна среда.
Не работете в експлозивна среда.
Поддържайте повърхността чиста и суха.
Специална забележка:Този инструмент има изходно напрежение с високо напрежение, неправилната употреба може да компрометира личната безопасност,предварителенотносно използването на този инструмент, не забравяйте да прочетете внимателно ръководството с инструкции!
